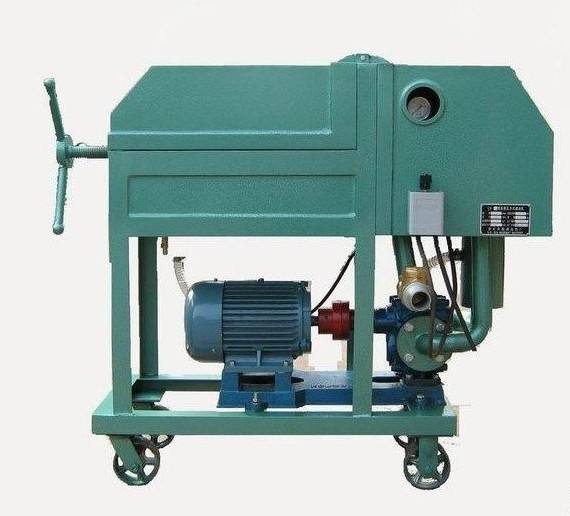

板框滤油机用处和特点
用处
板框压力式滤油机重要用于电厂、电站、工矿企业的变电所(室)光滑油库、拖沓机站、石油、化工、冶金、国防工业等单元过滤变压器油、透平油、真空液压油、极压齿轮油、机械油及其它光滑油中的水份和杂质 ，是真空净油机、透平油过滤机用于前置初过滤的梦想设备。
因受齿轮结构及装置结构的限度 ，对高粘度的油液不合用；对汽油、火油等无滑性的油类 ，可凭据用户必要选用特殊资料用配用特种电机。当油液粘度较大时 ，应先将油加热（如选取我厂出产的 DJL 系列加热装置） ，以降低油液粘度而便于过滤。如油液太脏 ，可先选取沉淀的步骤 ，将大量的杂质除去后再用本滤油机进行过滤。
LY 型设计的全新型板框压力式滤油机 ，通过建设特殊推动式油泵 ，其 吸程和对油的粘度的合用领域比原来提高了一倍以上 ，噪音也在原来的基 础上有很大水平的降低。
重要结构特点

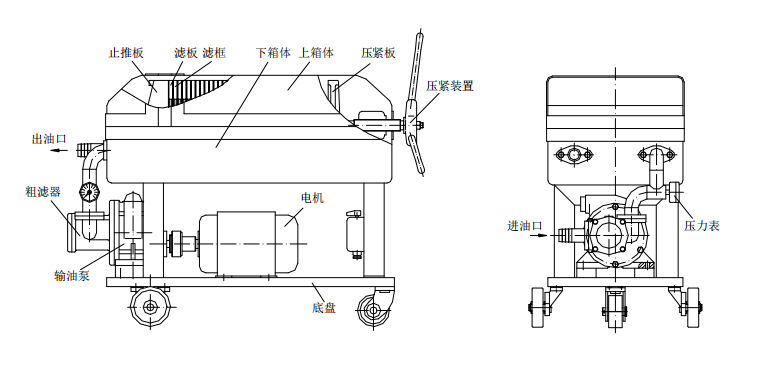

滤油机是由过滤床 ，输油泵和粗滤器等部门组成的可移动装置。 过滤床是一种陆续操作的 ，在压力作用下向侧面过滤的过滤器组压入 脏油 ，它是由成套的挨次交替分列的滤板和滤框以及蕴含有手动螺旋压紧 装置、压紧板的机构组成。滤板和滤框的侧面佑装耳子”支持于机架的托 板上 ，滤板和滤框间衬有作为过滤介质的滤纸或滤布 ，借压紧装置的压力 ， 将滤板和滤框压紧在固定的止推板和滤框之间的滤纸或滤布 ，起过滤作用。
在滤板和滤框相应地位上设有两个通液孔 ，当压紧后组成为两条齐全的通 路 ，耳子呈三角形的一壁导入脏油 ，经过滤室过滤后 ，从另一壁相应通路 （在耳子呈扇形的一壁）引出干净的油。 过滤时脏油经输入通路分配到各个滤框内 ，通过滤纸后进入滤板的通 液孔 ，干净的油汇集于输出通路内 ，排出机表。而脏物留在滤纸表表上 ， 脏油中的少量水份被滤纸中的毛细管吸收 ，当滤纸表表的滤渣逐步增厚及 滤纸中的水份含量增多 ，过滤阻力增长 ，当增长到肯定水平（通常为 0.2~0.35Mpa）应终场过滤 ，更换或洗濯滤纸 ，再持续使用。 齿轮泵与电动机用弹性橡胶垫联接 ，为预防压力过高造成机械变乱 ， 在油泵的下部设有安全阀（产品出厂时已调节到划定的最高压力 150%PN）。 凭据用户必要可将安全阀设定在较低的数值上 ，但通常不允许调节到超过 划定的最高压力值。
齿轮泵和电动机装在过滤床的下面 ，油泵输出的液体通过排送管、止 推板输送到过滤部门。 齿轮泵的齿轮由滚动轴承支承 ，它是靠油泵自身输送的油液来光滑的。 粗滤器装置在油泵的吸入端 ，它的作用是预防大颗粒杂质进入油泵 ，
板框滤油机的结构单一 ，使用领域广 ，价值比真空滤油机低 ，是中幼企业的首选。
