ZJC-R多职能再生透平油滤油机的结构组成
ZJC-R多职能再生透平油滤油机并联于汽轮机油系统中，其来油取于汽轮机主油箱，经本装置净化后沉新回到汽轮机主油箱。它可与汽机系统同时在线运行，陆续或间断过滤与净化透平油；也可单独运行，对汽轮机主油箱作旁路循环过滤与净化。

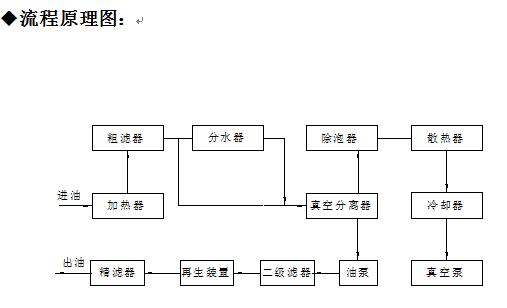

ZJC-R多职能再生透平油滤油机的结构组成由过滤系统、加热系统、真空系统、再生系统、自动节造�；は低场⒗淙聪低车茸槌�。
1、过滤系统：
过滤器呈圆柱状态并垂直安插，以便于守护。
滤油设备装有三级过滤器。
在ZJD-R滤油机当选取了流线式过滤的道理。待过滤的油由过滤器的表部流向其内部。幼于5微米的尘埃微粒不能通过滤器的表部。过滤器为不锈钢资料可进行反复洗濯使用；
过滤器上装了一只压力表以监测通过过滤器的压力差。每次过滤或在正常工作温度下过滤器上的压力差大于0.3Mpa时，就必须洗濯过滤器。
2、加热系统：
加热器以密封的翅片管型式装在碳钢容器内，多回路加热系统使油液在加热器中被均匀地加热，*死油区。
加热元件的数量取决于滤油机的油流通过量，其尺寸思考在1w/cm2面积，给出安稳的加热，在加热过程中绝不会因部门过热引起油质的裂解和老化。这保障了油不会被过度加热或烧焦。不用从加热容器中排出油，进行拆除加热元件的工作。
每种型号的加热器的设计规格思考了将进油的温度提高50℃。温度自动节造系统油温可在0～100℃领域内轻易调节。这些加热器也与油泵和真空泵进行联锁，加热器只能在油泵和真空泵运行时能力工作，既保障了加热器的安全运行，又预防了“死”油区的产生和油品的老化，还能实时监测加热系统的温度并节造加热器在一个设定的温度领域内工作；预防因干烧引起加热器的败坏。
多组加热器既可单独使用，也可同时投入使用；
在正常的气象前提下，油泵的满负荷流量能够被加热至工作温度，但在极寒冷的气象前提下，可能会必要将部门油流进行再循环，以便达到正确的温度。
3、真空系统：
真空系统由真空分离器、真空泵、冷凝器、冷却器等部门组成。利用 “气穴”道理，油液在真空分离器中的接触面积扩大为原来的数百倍，而“气穴”系统又使油蒸颁发表积不休增大，且蒸发界面不休更新，zui大限度地增长了油在真空系统中的行程和静态水分挥发面积。
4、脱色再生系统：
由高分子吸附资料、过滤器等组成；前者单体尺寸为0.5～1.5mm，内布满直径为0.002～0.1mm轻微幼孔；出现出弱碱性，油中的酸性物质被中或天生胶质组份物质，同时油中其它游离态物质随油液流动方向被轻微幼孔或高分子吸附资料间隙所反对吸附。
5、自动节造、�；は低常�
自动节造系统由液位节造器、电机、�；ぴ炔棵抛槌�。
1）、当油温达到设置点时，温度节造仪发出信号加热器终场工作，反之加热投入工作；
2）、加热器的启动和终场由温控仪、油泵和真空泵联锁节造（祥见上述“加热系统”）；当加热器温度超出设定值（出厂设置为60℃）加热器终场工作；
3)、进油量由进油阀、液位节造器和油泵形成自动节造；
4）、压力节造仪出厂压力�；そ谠斓闵柚梦�0.3Mpa，及达到设置点整机终场工作；
6、冷却系统：
由散热器、冷却器、储水器等部门组成。真空分离器内蒸发出来的水汽及其它气体，在通过散热器后进入冷却器，还原成水被储水器网络，和干燥气体被真空泵排出，从而�；ふ婵毡�。
